Un cable plano parece sencillo en un dibujo. El problema surge cuando hay que fabricar el mismo conjunto repetidamente para el cableado industrial. Un lote puede ir dentro de un armario de control; otro, en un equipo de prueba o en la carcasa de una máquina compacta. La verdadera cuestión es si el trabajo manual o el procesamiento automatizado ofrecen el equilibrio adecuado entre consistencia, esfuerzo de configuración, tiempo de entrega y control de cambios.

Por esta razón, LEOCABLE Este tipo de cable se utiliza para trabajar con el cableado interno del equipo, los conectores y los conjuntos de cables, por lo que esta opción no es solo una preferencia de fábrica. Un cable plano con terminación IDC puede ser sencillo cuando el diseño es estable, pero puede complicarse cuando el número de pines, el paso, la longitud, la dirección de plegado, el alivio de tensión o la orientación del conector cambian con frecuencia. Por eso, los compradores deben analizar el trabajo en sí antes de solicitar el presupuesto más rápido. Un mismo cable IDC puede ser un prototipo pequeño, un artículo de producción repetida o un enrutamiento de cableado personalizado que aún requiere verificación manual en varias etapas.

¿Cuándo sigue teniendo sentido el montaje manual de cables planos?

La producción manual no es, por defecto, la opción menos eficiente. En muchos casos reales de aprovisionamiento, el pedido inicial aún no está lo suficientemente definido como para establecer una ruta de producción fija. El comprador puede estar revisando el espacio disponible en el armario, la disposición de la placa, la dirección de los conectores o la forma en que se dobla el cable después de la instalación. Si el diseño puede cambiar tras la primera muestra, el trabajo manual le da a la fábrica margen de maniobra para realizar ajustes sin comprometer al comprador con las herramientas demasiado pronto.

Los lotes pequeños requieren un manejo flexible.

El ensamblaje manual resulta útil cuando el primer pedido es pequeño, la lista de modelos es variada o el comprador necesita diferentes longitudes de cable para compararlas. Un operario puede preparar un cable plano, alinear el conector, comprobar la marcación del borde rojo y realizar una prueba corta sin esperar a la configuración completa del sistema automatizado. Para un nuevo controlador industrial o un dispositivo de prueba, esta flexibilidad puede ser más valiosa que un pequeño ahorro en cada pieza.

Aquí es donde también surgen problemas ocultos en el diseño. Un conector puede quedar orientado incorrectamente después del plegado, o un cable puede quedar 20 mm más corto una vez que se abre la puerta de la carcasa. El trabajo manual permite al proveedor detectar estos detalles cuando el pedido aún es lo suficientemente pequeño como para realizar ajustes.

Los detalles personalizados requieren el criterio del operador.

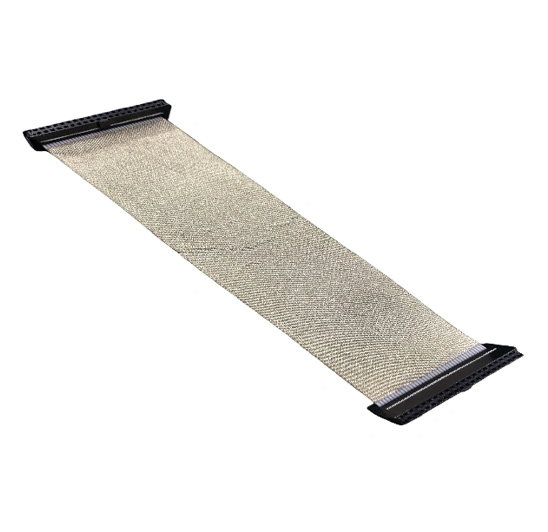

Por ejemplo, Conjunto de cable flexible plano profesional IDC Es una buena indicación del producto donde el comprador debe confirmar más que solo la cantidad de conductores. El tipo de conector, la longitud del cable, el paso, la dirección de contacto y el método de inspección final influyen en si el ensamblaje del cable plano se puede repetir correctamente. Para un trabajo personalizado, un técnico puede necesitar comparar la muestra real con el plano, no solo seguir una longitud de corte.

El trabajo manual suele ser más seguro cuando el montaje incluye tramos cortos, conectores con diferentes orientaciones o necesidades especiales de embalaje. Esto no justifica la falta de calidad. El proveedor sigue necesitando instrucciones de trabajo claras, una muestra aprobada, registros de inspección y la separación de versiones.

¿Cuándo es el ensamblaje automatizado la mejor opción?

La automatización resulta más atractiva cuando el diseño ya está consolidado. La longitud del cable está aprobada. La posición del conector es fija. El comprador conoce la cantidad mensual o trimestral prevista. En ese momento, el principal riesgo ya no reside en los cambios de diseño, sino en las variaciones entre operarios, turnos y lotes.

Los pedidos repetidos se benefician de pasos de proceso estables.

Para el ensamblaje repetitivo de cables planos, la automatización permite mayor uniformidad en el corte, el posicionamiento, el prensado y el conteo de lotes. Un proceso controlado reduce la variación de longitud, la presión desigual y los errores de colocación de conectores. En una carcasa compacta, unos pocos milímetros pueden determinar si el cable IDC se instala correctamente o si choca con otro componente.

La automatización no se trata solo de velocidad. Un proceso más rápido es útil, pero la consistencia es fundamental en el cableado industrial. Cuando el comprador planea realizar pedidos repetidos, el proveedor debe poder explicar qué pasos están automatizados, cuáles aún son revisados ​​manualmente y cómo se gestionan las piezas defectuosas. Si el proveedor no puede explicarlo con claridad, el término "automatizado" pierde su significado.

Mayores volúmenes requieren un mejor control de lotes.

Cuando aumenta el volumen de pedidos, la pregunta clave sobre la producción pasa de "¿Pueden fabricarlo?" a "¿Pueden fabricar siempre el mismo producto?". Los sistemas automatizados y el prensado controlado pueden ser útiles, pero el control de lotes sigue dependiendo de la verificación de los materiales entrantes, el almacenamiento de los conectores, la gestión de los rollos de cable y las pruebas finales. Los conectores de cable plano pueden parecer similares externamente, por lo que el etiquetado y el control de versiones se vuelven importantes. El comprador debe preguntar cómo el proveedor evita que las revisiones antiguas se mezclen con las nuevas.

¿Cómo deben comparar los compradores las opciones manuales y automatizadas?

Una comparación práctica debería comenzar por el funcionamiento del cable dentro del equipo. Algunos compradores solicitan automatización demasiado pronto porque les parece más avanzada. Otros se aferran al trabajo manual durante demasiado tiempo porque los primeros lotes fueron aceptables. El método más adecuado consiste en comparar el paso, la longitud del cable, la dirección del conector, la ruta de curvatura, la cantidad y la estabilidad del trazado.

Verifique la estabilidad del dibujo antes de elegir el proceso.

Si el diseño aún está en desarrollo, la producción manual o semiautomatizada suele ser la opción más segura. Si el diseño ya ha superado las pruebas de instalación, un proceso más automatizado puede reducir la variabilidad. Los compradores no deben basar su decisión únicamente en el precio unitario; el retrabajo durante el montaje final puede resultar más costoso que el pequeño ahorro en cada pieza.

Para una comparación temprana, los compradores pueden utilizar el Categoría de cable plano IDC Comparar formatos de conectores y cables similares antes de finalizar el diseño es especialmente útil cuando un proyecto aún está decidiendo entre un cable IDC básico, una versión con conector tipo caja o un conjunto de cable plano serial. Cuanto antes se revisen estas opciones, menos cambios de última hora habrá.

Pregunte cómo se inspecciona cada punto crítico.

Tanto para el trabajo manual como para el automatizado, la inspección debe estar vinculada a los puntos de fallo. El comprador puede solicitar al proveedor que confirme la tolerancia de la longitud del cable, las pruebas de continuidad, las comprobaciones de presión de los conectores, el marcado del pin uno, los defectos visuales y la separación del embalaje por versión.

El plan de inspección también debe ajustarse a la aplicación. Un cable prototipo puede requerir una revisión de muestra más rápida. Un cable utilizado en equipos industriales puede requerir un etiquetado más riguroso y registros de lotes más precisos, especialmente cuando varias versiones son prácticamente idénticas.

¿Qué detalles del producto deben corregirse antes de la producción?

Antes de que comience la producción, el comprador debe corregir los detalles físicos que suelen pasarse por alto. Estos detalles pueden parecer insignificantes sobre el papel, pero son cruciales para una correcta instalación del cable. Los aspectos más comunes son la longitud del cable, el paso de rosca, el modelo de conector, la dirección de la llave, la orientación del borde rojo, la dirección de plegado y si el cable requiere un conector de caja o agujeros de montaje.

La orientación del conector afecta a la instalación.

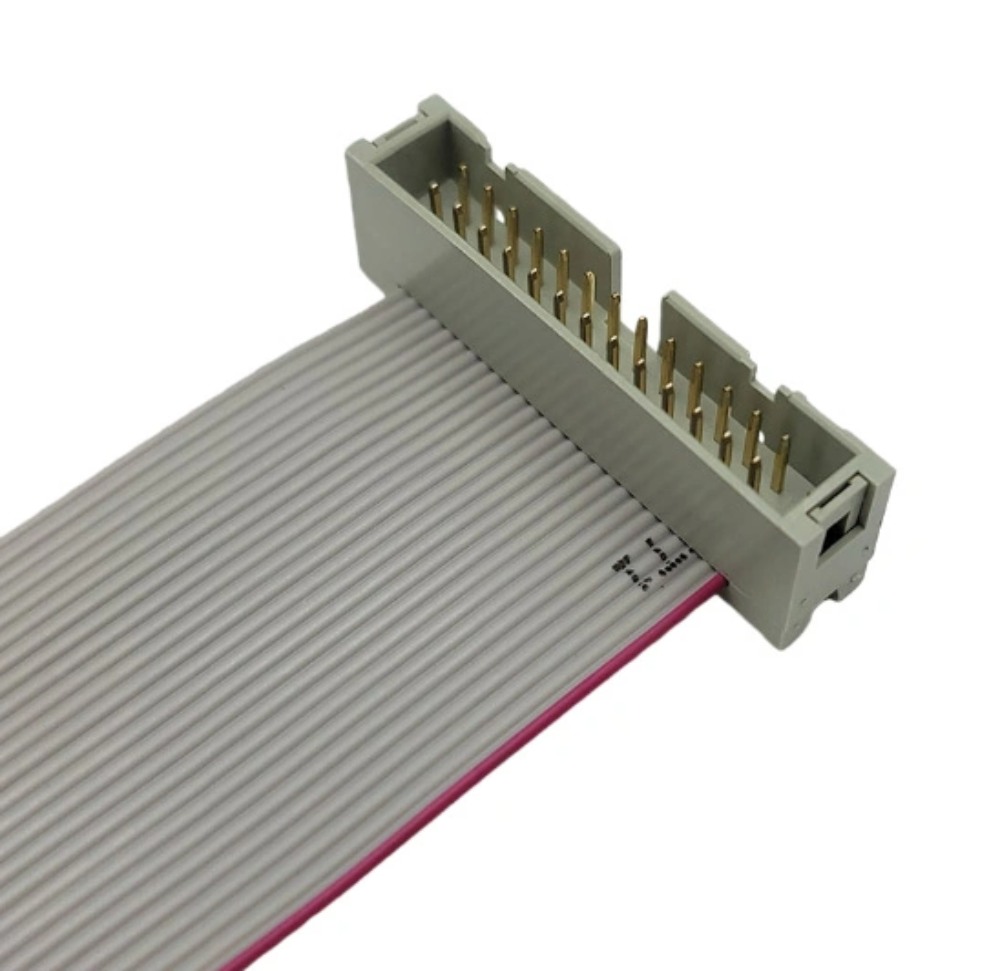

En proyectos que necesitan un posicionamiento más claro, Conector IDC BOX profesional y montaje de cable plano Es una referencia útil para una instalación más segura. Los formatos de conectores de caja pueden ayudar a controlar la dirección de acoplamiento y reducir la inserción incorrecta en algunos diseños de equipos. Aun así, los compradores deben confirmar la dirección exacta del conector con una muestra, ya que la misma imagen puede ser interpretada de manera diferente por los equipos de ingeniería, compras y montaje.

Una comprobación sencilla consiste en colocar la muestra en la carcasa real y fotografiar la orientación de instalación. Marque el pin uno en el dibujo y en la bolsa de la muestra. Estos pasos evitan un problema común: el producto supera las pruebas eléctricas, pero presenta un funcionamiento anómalo durante el montaje final del equipo.

Reglas de embalaje: Mantenga las revisiones separadas.

El embalaje es fundamental para la calidad de un conjunto de cables planos. Si cinco versiones son prácticamente idénticas, la etiqueta de la bolsa, la etiqueta de la caja y la separación interna son cruciales. El comprador debe preguntar si cada versión se embala por número de pieza, si las muestras están etiquetadas y si se separan las longitudes mixtas. En el caso de conjuntos de cables planos personalizados, esto puede ahorrar más tiempo que una pequeña mejora en la velocidad de producción.

El proveedor también debe confirmar la protección durante el transporte. Los cables planos pueden dañarse por pliegues bruscos o marcas de presión, mientras que los conectores de cable plano pueden sufrir contactos doblados si las piezas sueltas se mueven dentro de la caja.

¿Cómo pueden los equipos de compras elegir al proveedor adecuado?

La elección del proveedor no debe limitarse a si la fábrica indica que el proceso es manual o automatizado. Es más importante preguntarse si el proveedor puede explicar el proceso de una manera que se ajuste a la etapa del proyecto del comprador. Para las primeras muestras, busque revisión de planos y corrección rápida. Para lotes repetidos, busque registros del proceso, pasos de prueba y control de versiones. Para pedidos mixtos, busque un etiquetado y embalaje cuidadosos.

Muestras de revisión como piezas de producción

La aprobación de la muestra debe considerarse el primer estándar de producción. El comprador debe aprobar la longitud, la dirección del conector, la dirección de la franja, la calidad del prensado y el embalaje final. Una breve foto de la instalación puede hacer que la aprobación sea más útil que una simple foto del producto de frente.

Para una comparación de productos más amplia, Productos LEOCABLE Proporcionar a los equipos de compras un punto de partida para comparar conjuntos de cableado interno, conectores y opciones de cables relacionadas. Una vez que el comprador solicita un plano o una muestra, el proveedor puede asesorar sobre si el montaje manual, el trabajo semiautomatizado o una opción más automatizada se ajustan mejor al proyecto.

Utilice preguntas que revelen el control del proceso.

Antes de finalizar los ensamblajes de cables planos personalizados, los compradores pueden compartir dibujos, volumen esperado, equipo objetivo y notas de muestra a través de Contacta con nosotrosUna solicitud de cotización útil debe preguntar qué pasos son manuales, cuáles están controlados por dispositivos, cómo se verifica la primera pieza y cómo se gestionan las etiquetas de lote. Estas respuestas ofrecen más información que una simple tabla de cotización.

Conclusión

Tanto el ensamblaje manual como el automatizado de cables planos tienen su lugar en el cableado industrial. El trabajo manual ofrece flexibilidad cuando los planos están en constante cambio o el volumen de pedidos es pequeño. La automatización proporciona mayor consistencia cuando el diseño es estable y se prevén lotes repetitivos. La opción más segura depende de la función del cable, no de la simple creencia de que un proceso sea siempre mejor que el otro.

Para los compradores, el procedimiento práctico consiste en confirmar el dibujo, aprobar una muestra real, comprobar los puntos de inspección y elegir un proveedor que pueda explicar cómo se controlará el proceso.

Preguntas frecuentes

P1: ¿El ensamblaje automatizado de cables planos es siempre mejor que el ensamblaje manual?

A1: No. La producción automatizada es útil para pedidos repetitivos estables, pero el trabajo manual o semiautomatizado puede ser mejor para muestras, longitudes mixtas o dibujos que aún necesitan ajustes.

P2: ¿Qué deben confirmar los compradores antes de pedir un cable IDC?

A2: Los compradores deben confirmar la longitud del cable, el modelo del conector, el paso, la marcación del pin uno, la dirección del conector, la ruta de plegado, la prueba de continuidad y la separación del embalaje por versión.

P3: ¿Cuándo deberían pasar los conjuntos de cables planos personalizados de la producción manual a la automatizada?

A3: Esta medida suele tener sentido cuando la muestra está aprobada, el dibujo es estable, el volumen del pedido es repetible y el proveedor puede controlar la inspección y los registros de lotes.
