Las fallas en los cables suelen comenzar en el conector, no en el centro del cable. La flexión repetida, el espacio reducido en los gabinetes, la vibración, el polvo y los tirones ocasionales pueden aflojar las soldaduras o agrietar la carcasa antes de que el cable muestre desgaste visible. Por eso, los conjuntos de cables sobremoldeados a medida son importantes en el cableado industrial, los equipos de prueba, los sistemas de datos, los dispositivos médicos y el hardware integrado. El área moldeada no solo tiene una forma exterior limpia, sino que también actúa como una capa protectora alrededor del punto de terminación, donde generalmente se concentra la tensión mecánica.

Para los compradores, la cuestión clave no es si el sobremoldeo tiene un aspecto más refinado, sino si el alivio de tensión, la protección de los conectores, las necesidades de sellado y la uniformidad del lote justifican la estructura moldeada. LEOCABLE Admite proyectos de cables y conectores personalizados, pero el diseño adecuado comienza con la aplicación. Un cable utilizado una sola vez dentro de una carcasa seca requiere una solución diferente a la de un cable expuesto a movimientos repetidos, instalación en paneles o manipulación durante el mantenimiento.

¿Por qué los extremos de los conectores necesitan mayor protección?

El extremo de un cable soporta una carga mecánica mayor de la que sugieren muchos planos. Una línea recta en un plano puede convertirse en una curva pronunciada cerca de un conector una vez instalado el cable. Durante el mantenimiento, los técnicos pueden tirar del cuerpo del conector, apartar el cable o pasarlo cerca de una lámina metálica. Si el extremo del conector solo está protegido por una carcasa delgada, el punto de salida del cable puede convertirse en la parte más débil del conjunto.

El alivio de tensión debe coincidir con la ruta de flexión real.

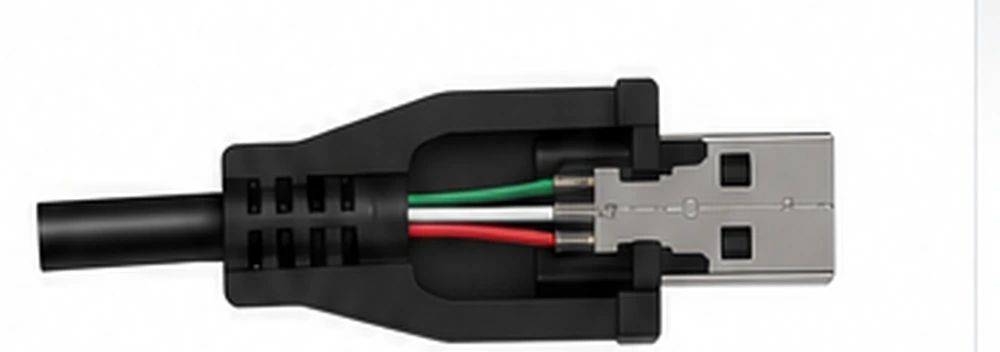

El alivio de tensión funciona mejor cuando sigue el movimiento real del cable. Una funda moldeada distribuye la tensión de flexión sobre una superficie mayor y reduce el plegado brusco en la terminación soldada o engarzada. En cables serie, cables de extensión USB, conjuntos de alimentación y datos SATA o cableado interno compacto, esto ayuda a reducir la tensión repetida cerca del cuerpo del conector.

El sellado depende de la exposición, no de la apariencia.

El sobremoldeo también puede ayudar a bloquear el polvo, la humedad, la neblina de aceite y la contaminación durante la manipulación, pero el rendimiento del sellado depende de la elección del material, la forma del molde, la estructura del conector y la cubierta del cable. Una cubierta moldeada por sí sola no debe considerarse prueba de impermeabilidad a menos que se especifiquen las condiciones de diseño y de prueba. Los compradores deben definir si necesitan refuerzo básico, resistencia a salpicaduras, protección contra el polvo o una construcción sellada más exigente.

¿Qué hace que un diseño de sobremoldeo de cables sea diferente?

El sobremoldeo de cables recubre parte del conector y del cable con material moldeado. Esta sección moldeada puede funcionar como una funda flexible, un agarre reforzado, una transición sellada o un elemento de montaje. En muchos conjuntos de cables sobremoldeados a medida, el diseño combina varias funciones: protege la terminación, mejora la manipulación, controla el ángulo de salida y crea una forma uniforme para la producción en serie.

El material y la geometría del molde deben especificarse con anticipación.

Se pueden utilizar PVC, PE, TPE u otros materiales moldeados, según su flexibilidad, rango de temperatura, tacto, comportamiento de adhesión y costo. El precio no debe ser el único criterio para la elección del material. Una zona moldeada muy rígida puede proteger el conector, pero forzar la flexión hacia la cubierta del cable. Una funda muy blanda puede parecer flexible, pero ofrece un control limitado de la fuerza de tracción. La forma final debe ajustarse a la carcasa, la abertura del panel, el recorrido del cable y el acceso previsto para el mantenimiento.

El sobremoldeo del conector no debe ocultar dibujos poco claros.

Una vez que un conector se moldea por sobreinyección, resulta más difícil inspeccionar la terminación interna. Antes de finalizar el moldeo, el proveedor y el comprador deben confirmar la configuración de pines, el color del cable, el recorrido del blindaje, la calidad de la soldadura, la altura del engaste, la longitud del cable y la orientación del conector. La sobreinyección debe proteger una estructura aprobada, no ocultar un trabajo incierto.

¿Dónde aportan mayor valor los conjuntos de cables sobremoldeados?

Los conjuntos de cables sobremoldeados son especialmente valiosos cuando el extremo del conector está sometido a movimiento, fuerza de instalación o exposición ambiental. También son útiles cuando el producto debe tener una apariencia uniforme entre lotes o cuando el extremo del conector requiere una forma controlada para su montaje. Su valor es máximo cuando la estructura moldeada resuelve un riesgo conocido.

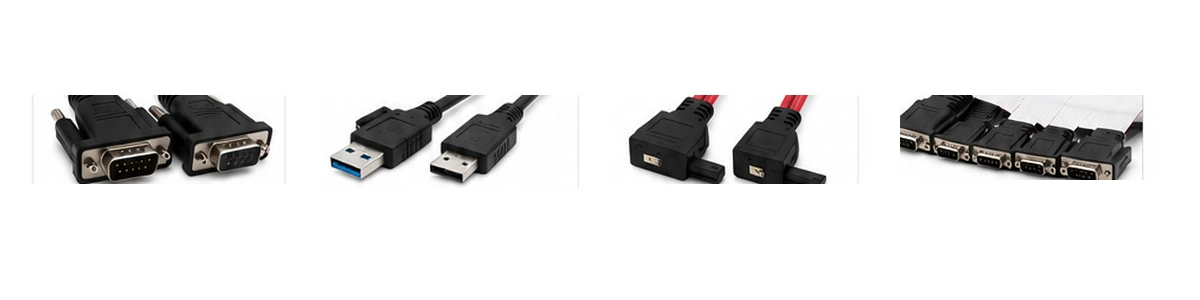

Cables serie e interfaces D-SUB

Cable de serie macho COM profesional de nueve pines (tipo moldeado reforzado) Es un ejemplo adecuado para el refuerzo de los extremos de los conectores. Su página de producto describe un conector metálico macho DB9, refuerzo mediante moldeo por inyección en las uniones soldadas, una carcasa de montaje rápido y un cable plano UL2651 de 28 AWG. En este tipo de producto, la zona moldeada ayuda a proteger la conexión soldada de la flexión frecuente y los daños físicos. Esto lo hace relevante para sistemas de control industrial, equipos de adquisición de datos, instrumentos de prueba y equipos de automatización.

Proyectos de conectores de alta velocidad y blindados

Cable de conector MX doble USB 3.1 profesional Esto demuestra otra razón para considerar el sobremoldeo. El producto utiliza un cable blindado de alta frecuencia de TPE, conectores duales MX PH1.25mm de 8 pines y una estructura de fijación con abrazadera moldeada. Para cables de datos de alta velocidad, el área moldeada debe brindar estabilidad mecánica sin alterar el blindaje ni la estructura de la señal. Los compradores deben confirmar la velocidad de datos, el método de blindaje, la ruta de curvatura y la fijación de la carcasa antes de la producción.

Almacenamiento fijo y conjuntos multipuerto

Cable fijo de ángulo recto SATA 7 15P profesional Utiliza una carcasa moldeada con orificios para fijación con tornillos, una interfaz de datos SATA de 7 pines de 90 grados y una interfaz de alimentación de 15 pines. Este tipo de estructura moldeada es útil cuando un cable debe permanecer estable en un dispositivo compacto o sistema de almacenamiento. Para proyectos seriales multipuerto, Conjunto de cable plano en serie de cuatro puertos profesional Utiliza moldeo por inyección en las uniones de soldadura D-SUB y admite definiciones y longitudes de cableado personalizadas. Estos ejemplos demuestran por qué el sobremoldeo de conectores suele estar relacionado con la estabilidad de la instalación, y no solo con la apariencia del cable.

¿Cómo deben especificar los compradores los conjuntos de cables moldeados a medida?

Una solicitud de cotización útil debe describir el entorno mecánico y eléctrico antes de solicitar un precio unitario. Si el cable se doblará con frecuencia, se estirará durante el servicio, se instalará a través de un panel o estará expuesto a polvo y aceite, estos detalles influyen en el diseño del molde. Si el cable transmite datos de alta velocidad, señales seriales o una combinación de alimentación y datos, también es necesario revisar la estructura eléctrica antes del moldeo.

Confirme la finalidad del moldeo antes de realizar las herramientas.

Algunos proyectos solo requieren una funda reforzada sencilla. Otros necesitan una forma moldeada con orificios de montaje, una sujeción para panel, una salida en ángulo recto o una transición sellada. Un propósito claro ayuda a evitar el sobrediseño. También previene el problema contrario, donde un cable moldeado parece bien acabado, pero no resuelve el punto de fallo real.

Verifique los detalles de la señal y el blindaje antes de que se cierre el molde.

Si el cable utiliza blindaje, se debe confirmar la ruta de conexión a tierra antes del moldeado. En cables serie y de E/S COM, una mala conexión o un blindaje dañado pueden reducir la capacidad antiinterferencias. La inspección del producto terminado debe incluir la continuidad, la resistencia de contacto, la integridad del aislamiento, las comprobaciones de blindaje (cuando corresponda) y las pruebas de tracción del extremo del conector.

¿Qué controles de calidad son importantes antes de la producción en serie?

El sobremoldeo solo aumenta la durabilidad cuando la conexión interna ya es estable. Antes de la producción en serie, los compradores deben aprobar una muestra real, no solo un dibujo. La muestra debe comprobarse en la carcasa de destino, con la ruta de curvatura, la dirección del conector, la posición de los tornillos y el ángulo de salida del cable reales. Esto reduce las correcciones posteriores una vez definido el diseño del molde.

La aprobación de la muestra debe incluir fotografías instaladas.

Una foto del producto instalado suele ser más útil que una foto del producto visto de frente. Muestra si la funda moldeada interfiere con las piezas cercanas, si el cable se dobla demasiado y si el conector aún se puede extraer para su mantenimiento. Si varias versiones son similares, las muestras deben etiquetarse con el número de pieza, la versión, la longitud del cable y la configuración de pines.

El control por lotes debe mantener las revisiones separadas.

Una vez que un cable moldeado entra en producción en serie, el control de versiones cobra importancia. Un pequeño cambio en la longitud del cable, el ángulo de salida, la ruta del blindaje, el color del conector o la forma de la carcasa moldeada puede afectar el ensamblaje final. Los compradores deben preguntar cómo el proveedor registra los planos, separa las revisiones antiguas de las nuevas, verifica las primeras piezas y gestiona las piezas defectuosas.

Conclusión

Los conjuntos de cables moldeados a medida son útiles cuando los extremos de los conectores están sometidos a flexión, tracción, vibración, manipulación o exposición a condiciones adversas. La estructura moldeada proporciona alivio de tensión, protege las terminaciones soldadas o engarzadas, cumple con los requisitos de sellado y crea una forma de producto más uniforme. El diseño óptimo depende de la aplicación del cable, no solo de su apariencia.

Antes de confirmar el sobremoldeo del cable, defina el tipo de conector, la configuración de pines, la longitud del cable, el material, el método de blindaje, el ángulo de salida y los requisitos de inspección. Para proyectos personalizados, comparta su dibujo, muestra, entorno de aplicación y volumen de pedido previsto a través de Contacta con nosotros De esta forma, se puede revisar la protección del conector y el diseño del molde antes de la producción.

Preguntas frecuentes

P1: ¿Cuándo deberían los compradores elegir conjuntos de cables sobremoldeados?

A1: Los compradores deben considerar los conjuntos de cables sobremoldeados cuando el extremo del conector esté expuesto a flexión, tracción, vibración, polvo, humedad, manipulación durante el servicio o esfuerzos repetidos durante la instalación.

P2: ¿El recubrimiento del cable siempre significa que el cable es impermeable?

A2: No. El sobremoldeo puede mejorar la protección, pero el rendimiento de impermeabilidad o sellado depende del material, el diseño del molde, la estructura del conector y los requisitos de prueba.

P3: ¿Qué información se debe enviar antes de solicitar conjuntos de cables moldeados a medida?

A3: Los compradores deben enviar el tipo de conector, la distribución de pines, las especificaciones del cable, la longitud, la dirección de salida, las condiciones ambientales, las necesidades de alivio de tensión, la cantidad de muestras y el volumen de lote previsto.
