Bagaimana Cara Menentukan Spesifikasi Rakitan Kabel Panel Kontrol?

Spesifikasi perakitan kabel panel kontrol dimulai dengan peta sirkuit panel, bukan dengan katalog kabel. Gambar harus menunjukkan bagaimana sirkuit daya, kontrol, analog, dan komunikasi mencapai titik akhirnya, kemudian menerjemahkan peta tersebut ke dalam persyaratan konduktor, konektor, perutean, dan pelepasan. Urutan ini memastikan perakitan panel kontrol yang sudah jadi terhubung dengan panel kontrol industri yang dilayaninya.

Susun Spesifikasi Berdasarkan Peta Sirkuit Panel

Peta sirkuit memberikan tugas kepada setiap konduktor. Mulailah dengan perangkat dan blok terminal, lalu tetapkan setiap jalur ke satu kelas sirkuit: daya, kontrol, analog atau sensor, dan komunikasi atau PLC. Kelas tersebut menentukan bidang gambar mana yang paling penting.

Persyaratan Konduktor dan Terminal untuk Rangkaian Daya

Rangkaian daya membawa batasan pertama: tegangan, arus, konstruksi konduktor, jenis terminal, dan penahan tegangan. Catat ukuran dan isolasi konduktor, terminal atau kontak, polaritas, dan metode penahan. Jika rangkaian tersebut memberi daya pada motor, pemanas, atau penggerak, tandai jalurnya dan pemisahannya dari kabel sinyal.

Catu daya kontrol 24V dan sirkuit kipas 120V dapat berada di panel yang sama, tetapi gambar harus memperlakukannya sebagai kelompok sirkuit terpisah. Catat sumber, pengembalian, proteksi arus berlebih, blok terminal, tampilan konduktor, dan titik pemisah untuk masing-masing. Ketika konduktor daya melintasi area sinyal, tunjukkan apakah konduktor tersebut melewati saluran terpisah, menggunakan penghalang, atau mengikuti jarak bebas yang ditentukan.

Catatan terminal harus sesuai dengan perangkat di titik akhir. Kumparan relai, blok distribusi daya, dan terminal lapangan mungkin memerlukan jenis terminal, rentang kawat, dan penahan tegangan yang berbeda. Jika panel menggunakan ferrule, terminal cincin, atau profil crimp tertentu, cantumkan persyaratan tersebut pada gambar daripada menyerahkannya kepada perakit.

Pengaturan Kunci dan Identifikasi Rangkaian Kontrol dan PLC

Rangkaian kontrol menghubungkan relai, sakelar, modul PLC, dan titik I/O. Gambar tersebut memerlukan peta pin, nomor rongga, penguncian, warna atau label kabel, dan jalur balik yang jelas. Kabel PLC harus mengidentifikasi modul pengontrol, terminal lapangan, dan arah sinyal sehingga perakit dapat menelusuri setiap konduktor tanpa menebak-nebak.

Untuk input PLC, bedakan antara catu daya sensor, sinyal, dan jalur balik umum. Untuk output relai, tunjukkan sisi kontak dan sisi beban. Warna kabel saja bukanlah definisi rangkaian; gambar harus menggabungkan warna atau label dengan nomor rongga, posisi terminal, dan fungsi sehingga rakitan yang sama dapat diperiksa oleh orang kedua.

LEOCABLE Rangkaian kabel dapat dibuat berdasarkan peta kabel PLC dan set konektor yang telah disetujui. Gambar tersebut tetap menjadi dokumen pengendali: gambar tersebut memberi tahu pemasok konduktor mana yang mencapai terminal mana, kontak mana yang dikunci, dan identifikasi apa yang harus muncul pada rakitan yang sudah jadi.

Perangkat Pelindung dan Pemisah untuk Rangkaian Analog dan Komunikasi

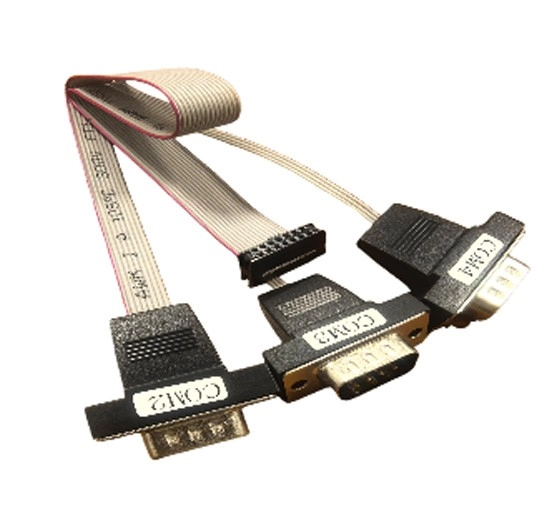

Jalur analog dan komunikasi lebih sensitif terhadap gangguan listrik. Tentukan pelindung, saluran pembuangan, metode pentanahan, penugasan pasangan, dan jalur yang menjauh dari konduktor daya switching. Rakitan kabel pipih multi-port serial dapat mengatur beberapa koneksi serial PLC dan PC industri ketika panel membutuhkan beberapa port komunikasi. Rakitan kabel pipih IDC 2,54mm LEOCABLE mendukung konfigurasi 6–64P dan menggunakan kabel pipih UL2651 28AWG dengan konektor IDC 2,54mm.

Loop 4–20mA, jalur encoder, kabel termokopel, dan tautan serial tidak memiliki asumsi pelindung dan pengembalian yang sama. Tentukan di mana pelindung berakhir, apakah drain terisolasi, bagaimana pengembalian sinyal dirutekan, dan di mana kabel melintasi konduktor daya. Sampel yang disetujui harus menunjukkan terminasi pelindung dan orientasi konektor yang sama dengan yang akan digunakan dalam produksi.

Terjemahkan Tata Letak Panel Menjadi Persyaratan Kabel

Setelah sirkuit diklasifikasikan, tata letak panel mengontrol panjang, proteksi, dan akses servis. Gambar tersebut mengikuti jalur sebenarnya, bukan perkiraan garis lurus.

Atur Panjang, Tekukan, dan Lingkaran Servis

Ukur dari konektor pertama hingga titik akhir terakhir di sepanjang jalur yang disetujui. Tambahkan radius tekukan, titik percabangan, dan loop servis. Rute yang terukur membantu kabel berada dekat dengan struktur panel sambil menyisakan cukup kelonggaran untuk mencapai terminal dan membuka pintu. A rangkaian terminal menyediakan referensi praktis ketika panel memerlukan konfigurasi konektor-ke-terminal khusus.

Untuk panel operator yang terpasang di pintu, ukur kabel dengan pintu terbuka dan tertutup, lalu pasang loop servis di sisi engsel. Untuk blok terminal tetap, ukur sepanjang saluran, bukan secara diagonal melintasi panel. Catat titik acuan pengukuran di kedua ujung, panjang akhir dengan toleransi, dan titik tempat loop servis dipasang.

Panjang dan penempatan kabel saling berkaitan. Kabel panjang yang melewati saluran yang salah dapat menghalangi filter atau melintasi heat sink. Kabel pendek dapat membebani konektor saat pintu panel dibuka. Gambar harus menunjukkan jalur, arah tekukan, dan titik-titik penahan yang menjaga kabel tetap pada posisi yang disetujui.

Koordinat Pemisahan, Aliran Udara, dan Manajemen Kabel

Gunakan standar panel kontrol yang berlaku untuk menentukan pemisahan dan pelabelan. Referensi umum meliputi UL 508A, NFPA 79, IEC 60204-1, dan NEC. Gambar harus menunjukkan di mana konduktor tegangan tinggi atau sakelar berjalan, di mana jalur analog dan komunikasi berjalan, dan di mana saluran kabel, titik pengikat, pembungkus pelindung, atau penahan tegangan dimulai. Hal ini menjaga agar pengkabelan panel kontrol tetap mudah dibaca dan jalur pendinginan tetap bersih.

Gunakan saluran kabel terpisah untuk kabel daya dan sinyal jika standar panel yang berlaku mensyaratkan pemisahan. Jauhkan bundel kabel dari lubang masuk kipas, pendingin, dan bagian yang bergerak. Tunjukkan bagaimana kabel masuk dan keluar dari setiap saluran, di mana pengikat atau dudukan diperbolehkan, dan bagaimana pembungkus atau selubung pelindung diakhiri.

Beri label pada kedua ujung dan setiap titik percabangan. Label yang hanya mencantumkan nomor kabel kurang bermanfaat dibandingkan label yang juga mencantumkan lokasi panel atau fungsi perangkat. Identifikasi yang konsisten membantu inspeksi, pemeliharaan, dan penggantian tanpa mengharuskan teknisi untuk menelusuri setiap konduktor.

Gunakan RFQ untuk Membekukan Definisi Terkendali

RFQ (Request for Quotation) memuat peta sirkuit, tata letak panel, detail konektor, dan bukti pelepasan dalam satu paket yang dapat ditinjau. Pemasok kemudian dapat memberikan penawaran untuk perakitan sebenarnya.

Gambar, Daftar Material (BOM), dan Peta Lokasi

Kirimkan revisi gambar terkini, nomor komponen konektor dan terminal, daftar kabel, peta pin, jadwal label, dan diagram perutean. Sebutkan tegangan, arus, suhu, dan kondisi lingkungan yang berlaku untuk rute tersebut. LEOCABLE's Proses ODM/OEM Gambar dan sampel dapat ditinjau sebelum produksi skala besar, dengan tetap mempertahankan perakitan panel dan pelepasan kabel pada revisi yang sama.

Daftar komponen (BOM) harus mengidentifikasi konektor, terminal, segel, label, selongsong, titik percabangan, dan perangkat keras pemasangan apa pun yang termasuk dalam rakitan kabel. Peta pin harus menunjukkan kedua ujung, fungsi sirkuit, dan identitas kawat atau konduktor. Jika keluarga konektor yang sama muncul lebih dari sekali, berikan setiap kemunculannya referensi tersendiri agar gambar tidak dapat dibaca secara ambigu.

Tambahkan standar panel atau spesifikasi pelanggan yang berlaku ke dalam paket RFQ jika hal tersebut mengatur pemisahan, pelabelan, atau identifikasi konduktor. Dengan demikian, pemasok dapat memastikan apakah konstruksi kabel yang diusulkan mendukung persyaratan tersebut sebelum sampel dibuat.

Pengambilan Sampel, Pengujian, dan Rilis

Setujui sampel dengan orientasi konektor akhir, panjang, label, dan perutean. Uji kontinuitas, pemetaan pin, polaritas, retensi, peredam tegangan, dan persyaratan pelindung atau isolasi apa pun. LEOCABLE menggunakan pengujian 100% per unit sebagai dasar produksi, sehingga metode pengujian yang disetujui mengikuti setiap kabel panel kontrol hingga rilis.

Bandingkan artikel pertama dengan sampel yang disetujui untuk panjang, penandaan, penempatan label, orientasi terminal, dan arah perutean. Catat setiap penyimpangan beserta penanganannya. Catatan pengujian harus mencantumkan revisi gambar, penguji atau perlengkapan, hasil pengukuran, batas penerimaan, dan unit atau lot yang tercakup.

Kesimpulan

Spesifikasi perakitan kabel panel kontrol menjadi dapat digunakan ketika sirkuit panel, tata letak, dan bukti rilis muncul dalam satu gambar terkontrol. Mulailah dengan peta sirkuit, terjemahkan ke dalam persyaratan konduktor dan jalur, kemudian setujui sampel dan uji produksi. Kirim gambar panel, daftar sirkuit, detail konektor dan pin, jalur perutean, persyaratan sampel, dan jumlah target ke LEOCABLE untuk tinjauan teknis.

Pertanyaan yang Sering Diajukan (FAQ)

Q1: Bagaimana cara mengelompokkan sirkuit dalam spesifikasi kabel panel kontrol?

A1: Pisahkan jalur daya, kontrol, analog atau sensor, dan komunikasi atau PLC, kemudian tentukan persyaratan konduktor, konektor, pelindung, dan identifikasi untuk setiap kelompok.

Q2: Apa saja yang harus ada pada gambar penataan kabel?

A2: Tunjukkan rute yang disetujui, panjang akhir, titik tekuk, jalur servis, pemisahan dari sirkuit yang bising, titik manajemen kabel, dan penahan tegangan.

Q3: Apa yang seharusnya diterima pemasok bersamaan dengan RFQ?

A3: Kirimkan revisi gambar, BOM (Bill of Materials), peta pin, daftar kabel, jadwal label, kondisi lingkungan, metode pengujian, persyaratan sampel, dan jumlah target.
