Kabel USB 2.0 Internal Mana yang Sesuai dengan Perangkat Anda?

Mulailah dengan papan sirkuit, bukan kabelnya. Header 2,0 mm dan header 2,54 mm mungkin terlihat hampir identik dalam foto, namun masing-masing memiliki wadahnya sendiri. Periksa gambar papan sirkuit, tata letak header, tanda pin-1, dan ruang di sekitar konektor sebelum memilih kabel USB 2.0 internal.

Baca Judul Utama Dewan Terlebih Dahulu

Header internal USB 2.0 mengatur konektor sisi papan untuk seluruh rakitan. Pada banyak papan industri, ini adalah header 9-pin yang membawa VCC, D-, D+, dan GND. Urutan pin standar, sementara housing dan pitch berubah sesuai dengan desain papan. Gambar kabel dan gambar papan harus memiliki pitch, jumlah pin, penguncian, dan arah penyambungan yang sama.

Ukuran 2,0 mm dan 2,54 mm berbeda.

Header 2,0 mm dan header 2,54 mm menggunakan rumah konektor yang berbeda. LEOCABLEKabel header USB 2.0 internal kelas industri mendukung opsi pitch 2,0 mm dan 2,54 mm, jadi pitch board adalah hal pertama yang perlu dikonfirmasi. Jika board menggunakan header tertutup, periksa juga tinggi penutup dan jarak bebas kait. Contoh board atau file board memberikan geometri yang tepat kepada tim perakitan.

Ukur header papan dari gambar atau papan sampel. Jika header memiliki penutup, rumah kabel harus melewati penutup dan memungkinkan fitur kait atau penguncian untuk terpasang. Jika papan memiliki header 2,54 mm, rumah kabel yang lebih lebar mengubah ruang tekukan di samping konektor. Gambar kabel harus menunjukkan arah tekukan pertama, bukan hanya posisi konektor.

Pin 1 Menentukan Arah Kabel

Pin 1 memberikan titik referensi pada kabel. Cocokkan tanda pin-1 pada papan dengan tanda pada konektor kabel, lalu ikuti manual papan untuk VCC, D-, D+, dan GND. Pada casing yang ringkas, kabel dapat mendekati header dari bawah kartu atau di samping ruang drive. Sudut pendekatan tersebut menentukan apakah housing konektor memerlukan keluaran lurus atau miring. Untuk pemeriksaan pinout yang lebih mendalam, panduan pinout header USB 2.0 menjelaskan susunan VCC, D-, D+, dan GND.

Kabel yang masuk dari kiri dan kabel yang masuk dari kanan mungkin memerlukan orientasi konektor yang berbeda. Tunjukkan arah header, lekukan pertama, dan komponen atau tepi sasis apa pun yang membatasi jalur kabel. Ini sangat berguna ketika kabel melewati bawah kartu ekspansi atau di samping ruang drive.

Konfirmasi Peran Header 9-Pin dan 5-Pin

Header USB 2.0 9-pin umumnya mendukung dua port USB, sedangkan header 5-pin seringkali hanya mendukung satu. Manual papan dan peta port menentukan format mana yang digunakan peralatan tersebut. Kabel header-ke-braket LEOCABLE menggunakan konektor DIP male 9-pin, sehingga format sisi papan dan jumlah port yang dimaksud harus sesuai sebelum perakitan dilakukan.

Header 9-pin umumnya melayani dua port USB, sedangkan header 5-pin umumnya melayani satu port. Jika peralatan membutuhkan dua port layanan, kabel satu port tidak dapat menyediakan fungsi yang sama. Peta port harus memberi nama setiap port, perangkat yang dilayaninya, dan lokasi papan agar panjang kabel dan tata letak braket dapat diperiksa sebelum pengambilan sampel.

Periksa Kecepatan dan Daya USB 2.0

USB 2.0 mendukung hingga 480Mbps, dan referensi daya umum untuk perangkat adalah 5V/500mA. Pemilihan kabel harus sesuai dengan kebutuhan arus periferal dan catu daya yang tersedia pada papan sirkuit. Alat perawatan, pemindai kode batang, dan dongle perangkat lunak biasanya sesuai dengan profil ini, sementara kamera atau perangkat penyimpanan dengan bandwidth lebih tinggi mungkin memerlukan standar USB yang lebih baru.

Sesuaikan kabel dengan perangkat periferal. Pemindai kode batang, dongle pemrograman, keyboard, atau alat perawatan mungkin hanya membutuhkan arus yang relatif kecil, sementara perangkat penyimpanan dapat membutuhkan arus yang lebih besar. Konfirmasikan catu daya papan dan kebutuhan perangkat sebelum memilih kabel. USB 2.0 cocok untuk banyak port perawatan dan servis; kamera dengan bandwidth tinggi atau perangkat penyimpanan berkecepatan tinggi mungkin memerlukan standar USB yang lebih baru.

Pilih Port berdasarkan Akses Layanan

Sisi papan sirkuit terpasang tetap; sisi peralatan bergantung pada di mana teknisi akan mencolokkan perangkat. Braket belakang menjaga port servis di bagian belakang PC atau server industri. Kabel USB yang dipasang pada panel membawa koneksi ke pintu kabinet atau panel operator. Kabel Tipe-C atau Dupont cocok untuk modul internal atau antarmuka perangkat yang sudah menggunakan keluarga konektor tersebut.

• Slot ekspansi belakang: pilih kabel braket dan konfirmasikan ukuran braket, jumlah port, jarak antar header, dan jarak bebas belakang.
• Pintu kabinet atau panel operator: pilih kabel USB yang dipasang pada panel dan pastikan lubang potong, pengencang M3, panjang kabel, dan akses servis.
• Modul internal: pilih kabel Type-C atau Dupont hanya jika konektor dan urutan pin yang sesuai telah ditentukan oleh perangkat.

Kabel Braket Belakang untuk PC dan Server Industri

yang Kabel penghubung internal USB 2.0 kelas industri ke braket dual-port Tipe-A. Cocok untuk peralatan yang membutuhkan dua port USB belakang. Konektor DIP 9-pin jantan dengan kontak berlapis emas terpasang ke header motherboard, dan braket logam membawa dua port USB 2.0 Tipe-A betina. Rakitan ini mendukung transfer data 480Mbps dan daya 5V/500mA, dengan panjang kabel khusus dan pilihan jarak antar pin 2,0 mm atau 2,54 mm. Pelindung menggabungkan foil di sekitar setiap pasangan dengan pelindung jalinan keseluruhan, detail yang berguna ketika kabel berada di dekat drive atau kabel daya.

Periksa lebar braket, jarak antar sekrup, jumlah port, dan bukaan panel belakang terhadap gambar sasis. Jika braket memiliki dua port, pastikan kedua port tersebut diperlukan dan kabel dapat mencapai header papan tanpa tekukan tajam. Orientasi braket dan label port harus tertera pada gambar yang telah disetujui.

Kabel USB Pemasangan Panel untuk Pintu Kabinet

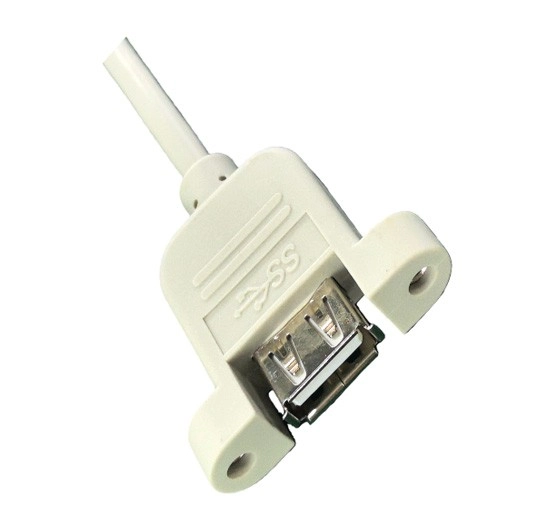

A kabel USB pemasangan panel Hal ini masuk akal jika port tersebut memang seharusnya berada di luar casing. Kabel ekstensi USB 2.0 Tipe-A female yang dipasang pada panel menggunakan spesifikasi pemasangan mur M3, kontak berlapis emas, housing PVC tahan api, dan panjang kabel khusus. Kabel ini mendukung transfer data 480Mbps dan memberi teknisi servis port yang dapat mereka jangkau tanpa harus membuka kabinet. Panjang kabel mengikuti jarak dari header board ke lubang panel, dengan kelonggaran yang cukup agar panel dapat dibuka saat servis.

Untuk port yang terpasang pada pintu, ukur kabel dengan pintu tertutup dan terbuka. Letakkan loop servis di tempat di mana pergerakan engsel tidak akan menarik header papan. Periksa potongan panel, pengencangan M3, orientasi konektor, dan penempatan label sebelum sampel disetujui.

Konektor Tipe-C atau Dupont untuk Koneksi Tingkat Modul

Beberapa peralatan memasangkan header papan dengan perangkat Type-C atau modul yang menggunakan antarmuka Dupont 2,54 mm. Kabel konektor USB 2.0 Tipe-C ke DIP profesional Menghubungkan konektor USB 2.0 Type-C male siku-siku ke terminal Dupont 2,54 mm dan mendukung transfer data 480Mbps. Pilih format ini ketika konektor pasangannya sudah ditentukan oleh perangkat. Gambar kabel harus menunjukkan orientasi Type-C, urutan pin Dupont, dan metode pemasangan.

Untuk koneksi Type-C sudut siku-siku, nyatakan apakah titik keluar mengarah ke atas, bawah, kiri, atau kanan relatif terhadap modul. Untuk koneksi Dupont, tunjukkan urutan pin dan fitur penguncian atau kait apa pun. Detail ini menentukan apakah kabel dapat tertutup di dalam wadah tanpa tekukan tajam atau koneksi terbalik.

Susun komponen kabel USB 2.0 di sekitar jalur yang diinginkan.

Konektor USB internal memulai perakitan, sementara komponen kabel menentukan bagaimana bagian yang sudah jadi berperilaku di dalam wadah. VCC, D-, D+, dan GND mengalir melalui selubung yang sama. Pasangan data membutuhkan impedansi yang konsisten, dan pelindung membutuhkan jalur terminasi yang ditentukan. Gambar dapat menetapkan bahan kawat, pelindung, drain, selubung, penahan tegangan, dan konektor ke lokasi tertentu dalam pembuatan.

Panjang Kabel dan Jalur Tekukan

Ukur jalur dari header ke braket atau panel, lalu sertakan radius tekukan dan ruang yang dibutuhkan untuk servis. Panjang khusus menjaga kabel tetap dekat dengan sasis dan memberikan bentuk yang terdefinisi pada jalur. Jalur ini juga dapat menjaga pasangan data agar terhindar dari motor, drive, dan catu daya switching jika tata letak enclosure memungkinkan pemisahan. Pembuatan sampel mengkonfirmasi panjang akhir dan jalur tekukan sebelum produksi.

Ukur dari header papan ke port eksternal sepanjang jalur sebenarnya. Sertakan tikungan pertama, setiap persilangan sasis, jalur servis, dan pendekatan konektor terakhir. Kabel yang cukup panjang untuk perakitan tetapi cukup pendek agar tetap dekat dengan struktur akan lebih mudah diamankan dan lebih mudah diganti.

Pelindung, Kontak, dan Peredam Tegangan

Pelindung kabel header mencakup pasangan foil aluminium dan pelindung keseluruhan yang dikepang. Kontak berlapis emas mendukung koneksi resistansi rendah yang stabil, dan braket logam atau pemasangan panel M3 menahan port eksternal pada tempatnya. Penahan tegangan terletak di tempat kabel keluar dari header, melewati braket, atau berakhir di port panel. Detail-detail ini menjaga agar rakitan tetap stabil selama pemasangan, perawatan, dan penanganan berulang.

Arahkan pasangan data menjauh dari motor, penggerak, dan catu daya switching di tempat yang memungkinkan pemisahan pada wadah. Pasang pelindung sesuai dengan gambar yang disetujui, dan jaga agar jalur pelindung tetap kontinu melalui konektor atau titik pembuangan. Penahan tegangan pada header, braket, dan pintu masuk panel melindungi terminasi selama pemasangan dan servis.

Setujui Sampel, Lalu Pertahankan Revisi Tetap

Sampel ini mengkonfirmasi kombinasi lengkap: header papan, panjang kabel, antarmuka eksternal, arah perutean, dan perilaku periferal. Uji pengenalan perangkat, transfer data, dan penyaluran daya dengan periferal yang dimaksud. Catat ID sampel, revisi gambar, dan metode pengujian. LEOCABLE's Proses ODM/OEM Menyediakan sampel awal untuk pengujian pelanggan dan persetujuan formal sebelum produksi skala besar, dan dasar produksinya mencakup pengujian 100% per unit. Sampel yang disetujui dan catatan pengujian kemudian dikirim bersama gambar produksi.

Persetujuan Sampel dan Cakupan Pengujian

Buat sampel dengan header papan akhir, panjang kabel, antarmuka eksternal, dan arah perutean. Uji pengenalan perangkat, transfer data, dan penyaluran daya dengan periferal yang dimaksud. Catat ID sampel, revisi gambar, metode pengujian, dan setiap penyimpangan yang disetujui.

Kunci Konfigurasi Akhir

Gambar produksi harus menunjukkan konektor sisi papan, konektor sisi panel, susunan pin, panjang kabel, konstruksi pelindung, label, dan perangkat keras pemasangan. Simpan sampel yang disetujui dan hasil pengujian bersama dengan revisi gambar. Jika header papan, potongan panel, atau periferal berubah, kabel akan ditinjau ulang sebelum pesanan berikutnya. Revisi tetap menjaga konsistensi perakitan kabel USB internal dari satu produksi ke produksi berikutnya.

Simpan gambar produksi, sampel yang disetujui, dan catatan pengujian pada revisi yang sama. LEOCABLE menggunakan pengujian 100% per unit sebagai dasar produksi, sehingga metode pengujian yang disetujui dapat diterapkan pada setiap kabel USB 2.0 internal hingga dirilis.

Kesimpulan

Pilih kabel USB 2.0 internal dengan mencocokkan header papan terlebih dahulu, kemudian pilih braket belakang, kabel USB pemasangan panel, atau antarmuka Type-C/Dupont yang sesuai dengan akses servis. Atur komponen kabel USB 2.0, panjang kabel, pelindung, dan penahan tegangan di sekitar jalur instalasi sebenarnya. Setujui sampel dan pertahankan standar pengujian per unit 100% selama produksi. Kirim gambar header papan, antarmuka panel, panjang kabel, persyaratan periferal, dan jumlah target ke LEOCABLE untuk tinjauan teknis.

Pertanyaan yang Sering Diajukan (FAQ)

Q1: Bagaimana cara saya memastikan header internal USB 2.0 yang tepat?

A1: Periksa manual papan sirkuit, jarak antar header, jumlah pin, lokasi pin-1, penguncian, dan orientasi konektor. Gunakan gambar papan sirkuit yang telah disetujui atau papan sirkuit sampel sebelum produksi.

Q2: Kapan saya harus memilih kabel USB yang dipasang pada panel daripada kabel yang menggunakan braket?

A2: Pilih kabel USB yang dipasang pada panel jika port harus dapat diakses dari pintu penutup atau panel kontrol. Pilih kabel braket jika port tersebut berada di slot ekspansi belakang.

Q3: Apa yang harus diuji sebelum produksi kabel USB internal?

A3: Uji pengenalan perangkat, transfer data, penyaluran daya, kesesuaian konektor, dan peredam tegangan dengan periferal yang dimaksud. Catat sampel dan metode pengujian yang disetujui sebelum produksi.
