Die Prüfung von Kabelbäumen vor der Serienproduktion sollte mehr beweisen, als nur die Funktionsfähigkeit eines einzelnen Exemplars oder einen einfachen Durchgangstest. Ein Prototyp kann zwar auf dem Prüfstand funktionieren, nach der Installation aber ausfallen, weil sich eine Klemme löst, eine Verriegelung offen bleibt oder die fertige Kabellänge eine Crimpverbindung überlastet. Ein einzelner Test kann nicht alle diese Fehlerquellen abdecken.

Ein funktionsfähiges Muster zeigt, dass ein Gerät funktioniert. Es beweist jedoch nicht, dass der Kabelbaum innerhalb einer Produktionscharge einheitlich gefertigt, installiert und geprüft werden kann. Die Zulassung sollte drei Fragen beantworten: Ist jeder Stromkreis korrekt? Bleibt jede Verbindung sicher? Passt der fertige Kabelbaum in das Gerät?

Warum ein Funktionsmuster noch nicht für die Massenproduktion bereit ist

Die elektrische Funktion ist nur die erste Prüfstufe. Eine Durchgangsprüfung zeigt zwar, dass Strom fließen kann, aber nicht, dass der Leiter den vorgesehenen Anschluss erreicht. Ein Zugtest zeigt zwar, dass ein Draht fest sitzt, aber nicht, dass der Kontakt in seinem Gehäuse eingerastet ist. Die fertige Länge kann der Zeichnung entsprechen, obwohl der Kabelbaum noch eine Verriegelung blockiert.

Die Freigabe erfordert daher elektrische Prüfungen, Prüfungen der mechanischen Befestigung und Passgenauigkeitsprüfungen. Jedes Ergebnis sollte sich auf dieselbe Zeichnungsrevision, Anschlussspezifikation, Drahtspezifikation und dasselbe freigegebene Muster beziehen.

Die Kabelproduktionskontrolle unterscheidet zwischen fehlerhaften Stiftverbindungen, schlechtem Kontakt, Ablösung von Anschlüssen, Isolationsbeschädigungen und Schirmungsfehlern, da jeder Fehler eine andere Korrekturmaßnahme erfordert. Die Endkontrolle kann die Durchgängigkeit der Stifte, den Kontaktwiderstand, die Isolationsintegrität, Zugversuche und die Dokumentation umfassen.

Gate 1: Überprüfen Sie, ob jeder Schaltkreis der beabsichtigte Schaltkreis ist.

Bei der elektrischen Prüfung sollte bestätigt werden, dass alle Verbindungen vorhanden sind und dass jede Verbindung ihrer zugewiesenen Funktion entspricht.

Ein Durchgangstest bestätigt einen Pfad, nicht dessen Zweck.

Ein Durchgangstest kann Unterbrechungen und, mit der richtigen Prüfvorrichtung, unbeabsichtigte Verbindungen aufdecken. Er eignet sich zum Aussortieren von Leiterbrüchen, unvollständigen Crimpverbindungen, fehlenden IDC-Kontakten und Leitungen, die den gegenüberliegenden Stecker nicht erreichen.

Eine einfache Punkt-zu-Punkt-Verbindung beweist nicht, dass der richtige Pin verwendet wurde. Zwei Drähte können vertauscht werden und trotzdem Durchgang aufweisen. Ein gerades Kabel kann auch als Crossover-Kabel ausgeführt werden, wobei alle Leiter verbunden bleiben.

Ein Durchgangstest für Kabelbäume sollte einem definierten Programm zugeordnet und nicht nur als „bestanden“ dokumentiert werden. Die Dokumentation sollte die geprüften Anschlüsse, die erwarteten Strompfade und die zu isolierenden Stromkreise ausweisen. Auch intermittierende Kontaktunterbrechungen können geprüft werden, während sich das Kabel innerhalb seines zulässigen Biegebereichs bewegt.

Die Pinbelegung und Polarität müssen der genehmigten Zeichnung entsprechen.

Die Pinbelegung dient der Überprüfung der elektrischen Identität. Die Zeichnung muss angeben, ob die Pinnummern von der Steckfläche oder von der Drahteinführungsseite aus dargestellt sind. Auch ohne diese Unterscheidung kann eine übersichtliche Zeichnung eine spiegelverkehrte Baugruppe erzeugen.

Die Kabelfarbe ist zwar hilfreich bei Produktion und Wartung, ersetzt aber nicht die formale Pinbelegung. Die Leuchte muss der genehmigten Pinbelegung entsprechen, einschließlich Polarität, Masseverbindungen, Schirmungen und absichtlich gekreuzten Signalleitungen.

Ändert sich die Pinbelegung, müssen Zeichnung und Testprogramm entsprechend angepasst werden. Bei Mehrfachanschlüssen ist besondere Sorgfalt geboten, da wiederholte Anschlussarten einen Verzweigungsfehler verschleiern können.

Gate Zwei: Überprüfen, ob die Beendigung die Verarbeitung übersteht.

Nach Bestätigung der elektrischen Identität stellt sich die Frage, ob der Anschluss während Montage, Transport, Installation und Wartung intakt bleiben kann.

Die Zugkraft muss der Kombination aus Klemme und Draht entsprechen.

Ein Zugkrafttest beurteilt die mechanische Verbindung zwischen Leiter und Klemme. Eine zu geringe Crimpkraft, eine falsche Crimpposition, ein zu kurzer Leitereinführungspunkt, eine beschädigte Klemmengeometrie oder gebrochene Litzen können die Haltekraft beeinträchtigen. Auch zu starkes Crimpen kann den Leiter beschädigen.

Es gibt keine allgemein gültige Zugkraftgrenze für jede Kabelbaugruppe. Der zulässige Wert hängt von der gewählten Klemme, dem Drahtquerschnitt, dem Leiteraufbau, der Crimp-Spezifikation und der genehmigten Zeichnung ab.

Die Methode sollte angeben, wo die Kraft angewendet wird. In den Aufzeichnungen sollte zwischen einem Zugversuch an Crimp-Anschlüssen und einer Prüfung des Gehäusehalts unterschieden werden. Zu geringe Crimpkraft, Positionierungsfehler, unzureichende Leitervorbereitung, Anschlussdefekte und unsachgemäße Handhabung sind bekannte Ursachen für das Lösen von Anschlüssen.

Klemmenverriegelung und Drahtsicherung sind unterschiedliche Prüfverfahren.

Ein korrekt verpresster Anschluss kann sich dennoch nach hinten bewegen, wenn seine Verriegelungsnase nicht im Gehäuse einrastet. Die Baugruppe kann sich auf einer Werkbank bewegen und dann den Kontakt verlieren, wenn der Gegenstecker gegen den Anschluss drückt.

Die Prüfung sollte die Ausrichtung der Anschlüsse, die Einstecktiefe, den Zustand der Verriegelung und die Endposition bestätigen. Eine gezielte Prüfung des Anschlusshalts kann einen Kontakt aufdecken, der nicht vollständig im Gehäuse eingerastet ist. Die Gehäuseverriegelung muss ebenfalls separat geprüft werden, da sie die zusammenpassenden Gehäuse und nicht die Crimpverbindung sichert.

Wenn sich der Draht vom Metallkontakt löst, überprüfen Sie die Crimpverbindung. Wenn sich der Kontakt löst, überprüfen Sie die Kompatibilität der Steckverbindung oder des Gehäuses. Wenn sich die Gehäuseteile trennen, überprüfen Sie die Verriegelung und die Montagespannung.

Drittes Tor: Passgenauigkeit im Inneren des tatsächlichen Geräts überprüfen

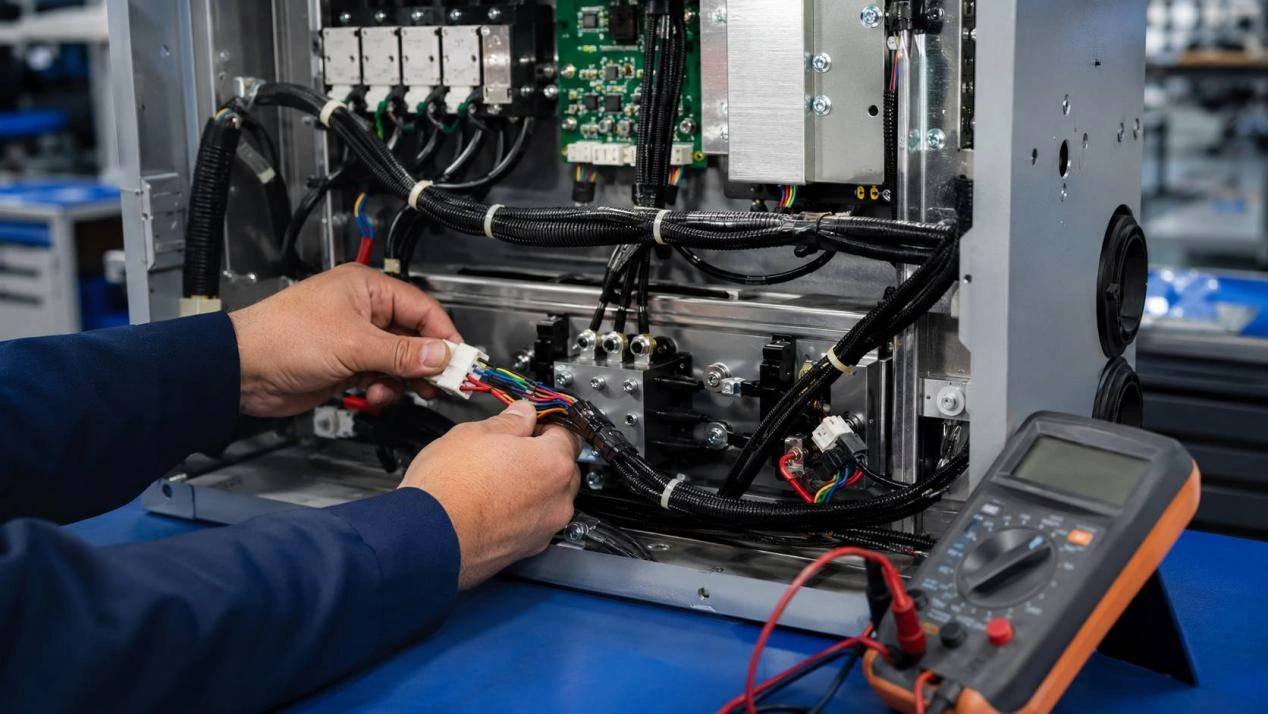

Ein Kabelbaum wird nicht allein deshalb zugelassen, weil er den Test auf einer Testplatine besteht. Die tatsächliche Installationsumgebung entscheidet darüber, ob Steckergeometrie, Länge, Kabelführung und Wartungszugang optimal zusammenwirken.

Steckverbindung, Verriegelungseingriff und Spielraum

Die Passgenauigkeit des Steckverbinders ist mit dem tatsächlichen Gegenstück oder einem zugelassenen gleichwertigen Bauteil zu prüfen. Er muss ohne übermäßigen Kraftaufwand vollständig eingerastet sein, und die Verriegelung muss wie vorgesehen einrasten. Die Passgenauigkeit muss eine falsche Ausrichtung verhindern.

Ein Gehäuse kann zwar auf den Leiterplattenstecker passen, aber mit einer Halterung, Abdeckung, einem Lüfter oder einem Kabelbündel kollidieren. Auch die Zugänglichkeit für Wartungsarbeiten ist wichtig. Das Lösen eines Steckers durch Ziehen an den Drähten kann die Kontakte belasten.

Die Passungsdokumentation sollte das Gegenstück, die Gehäuserevision, den Zustand des Verschlusses und festgestellte Störungen dokumentieren. Fotos können die Dokumentation ergänzen, ersetzen aber weder Maße noch eine Verlegezeichnung.

Länge, Kurvenverlauf und Servicezugang müssen in der installierten Position geprüft werden.

Die fertige Kabellänge sollte dem tatsächlichen Kabelverlauf entsprechen und nicht nur der geradlinigen Entfernung zwischen den Steckverbindern. Ein zu kurzes Kabel kann eine ständige Spannung erzeugen oder das vollständige Stecken verhindern. Ein zu langes Kabel kann Schlaufen bilden, die bewegliche Teile berühren, den Luftstrom blockieren oder Wartungsbereiche versperren.

Eine Biegung am Steckerausgang erzeugt mehr Spannung als ein gleichmäßiger, unterstützter Verlauf. Klemmen, Befestigungspunkte, Tüllen und Gehäusekanten verändern den Verlauf und die verfügbare Kabellänge.

Ein Passformtest für Steckverbinder ist am sinnvollsten, wenn das Gehäuse geschlossen und das Gerät an seinem vorgesehenen Platz ist. Dadurch werden Druckstellen, eingeklemmte Drähte, Störungen durch Abzweigungen und Spannungen sichtbar, die auf einer offenen Werkbank möglicherweise nicht erkennbar sind.

Der Testplan sollte der Funktion des Kabelbaums folgen.

Die Genehmigungsstruktur bleibt projektübergreifend ähnlich, der Schwerpunkt ändert sich jedoch je nach Funktion und Aufbau der Schaltung. Die Prüfung von Kabelkonfektionen sollte sich am tatsächlichen Ausfallrisiko orientieren.

Signal- und Steuerkabelbäume

Signal- und Steuerschaltungen sind stark von der korrekten Pinbelegung abhängig. Durchgangsprüfung, Pinbelegung, Polaritätsprüfung, Steckerorientierung und Kontaktprüfungen haben in der Regel Priorität.

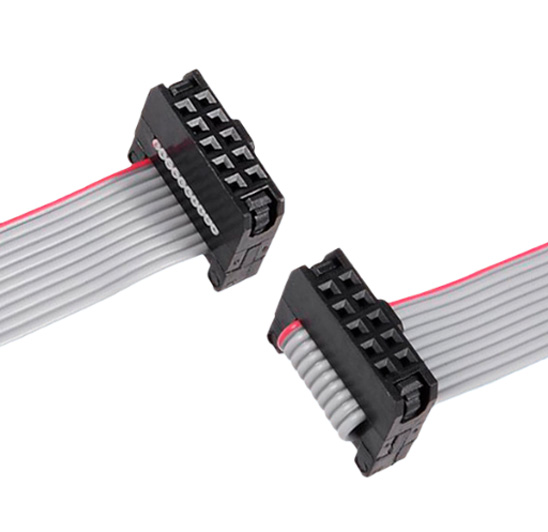

Bei wiederholten Mehrleiteranordnungen Professionelle 2.54MM IDC Flachkabelversammlung Das Kabel besteht aus verzinntem Kupfer (UL2651, 28 AWG) mit 1,27 mm Leiterabstand, 2,54 mm IDC-Steckern und ist in 6–64-poliger Ausführung erhältlich. Die schwarzen PBT-Gehäuse sind besonders robust. Der Betriebstemperaturbereich liegt zwischen -20 °C und +80 °C, und das Produkt ist RoHS-konform.

Die feste Leiteranordnung ermöglicht eine wiederholbare Pinbelegung, jedoch müssen die IDC-Kontaktdurchdringung und die Steckerausrichtung weiterhin geprüft werden. Auch die Kabelführung des Flachbandkabels muss überprüft werden, um Knicke am Steckerausgang zu vermeiden.

Stromkabelbäume

Stromkreise erfordern korrekte Spannungs- und Erdungspfade, geeignete Draht- und Klemmenspezifikationen, sicheren Halt, intakte Isolierung und passgenaue Steckverbinder. Die Prüfung sollte die zugelassene Last und die Betriebsbedingungen berücksichtigen; eine allgemeine Stromgrenze sollte jedoch nicht allein anhand des Drahtquerschnitts festgelegt werden.

Ein Stromkabelbaum kann trotz beschädigter Litzen oder schwacher Crimpverbindungen Durchgang haben. Beschädigte Isolierung, freiliegende Litzen, verformte Anschlüsse oder Gehäuseschäden müssen vor der Freigabe behoben werden.

Kabelbäume mit gemischten Steckverbindern und mehreren Abzweigen

Eine mehrzweigige Konstruktion birgt zusätzliche Risiken hinsichtlich Positionierung und Identifizierung. Jeder Zweig benötigt den korrekten Stecker, die richtige Beschriftung, Länge, Ausrichtung und Pinbelegung. Die Zweigabmessungen sind von definierten Zeichnungspunkten aus zu messen.

Die installierten Prüfungen sollten sicherstellen, dass keine Abzweigung ein bewegliches Bauteil kreuzt, einen anderen Stecker blockiert oder zum Verbinden Kraftaufwand erfordert. Ähnliche Gehäuse benötigen Beschriftungen und eine Testlogik, die eine fehlerhafte Platzierung aufdeckt. Die Dokumentation sollte jede Abzweigung einzeln auflisten und nicht nur ein Gesamtergebnis für den gesamten Kabelbaum angeben.

Welche Beweise rechtfertigen die Freigabe der Massenproduktion?

Ein erfolgreiches Muster liefert zwar einen nützlichen Nachweis, die Zulassung sollte aber auch belegen, wie das gleiche Ergebnis reproduziert werden kann. Das Freigabepaket sollte Konstruktion, Testmethode, physikalische Referenz und Prüfprotokoll miteinander verknüpfen.

Die Zeichnung, das Testprogramm und das genehmigte Muster müssen übereinstimmen.

Die Zeichnung sollte Stecker- und Klemmenmodelle, Drahtspezifikationen, Pinbelegungen, Polarität, Fertigmaße, Abzweigpositionen, Beschriftungen und relevante Toleranzen definieren. Das Testprogramm sollte sich auf dieselbe Revision und Pinbelegung beziehen.

Das genehmigte Muster sollte eine eindeutige Referenznummer enthalten. Diese kann die Verarbeitung und die Arbeitsabläufe verdeutlichen, aber messbare Anforderungen nicht ersetzen. Vor Beginn der Tests sollten Käufer außerdem bestätigen, dass kundenspezifische Kabelbaumspezifikationen Diese Spezifikationen definieren Kabelfunktion, Anschlussausrichtung, Drahtfarbe, Endlänge, Kennzeichnung und Details zur Musterfreigabe. Jede Änderung an Material, Anschluss, Stecker oder Abmessungen sollte eine erneute Prüfung erforderlich machen.

Eine Freigabeprüfung sollte bestätigen, dass Produktion, Qualitätssicherung und Käufer dieselbe Konfiguration freigeben. Dadurch wird das Risiko verringert, dass auf ein korrektes Muster eine Charge folgt, die anhand einer veralteten Zeichnung oder Stückliste gefertigt wird.

Inspektionsprotokolle müssen Fehler nachvollziehbar machen

Ein aussagekräftiges Prüfprotokoll umfasst mehr als nur die abschließende Abnahmebestätigung. Es enthält Angaben zur Zeichnungsrevision, zur Prüfvorrichtung, zu den Prüfpunkten, zu den Abnahmekriterien, zum Datum, zur Charge und zum Ergebnis. Mechanische und Passungsergebnisse sollten getrennt von den elektrischen Ergebnissen erfasst werden.

Unterbrechungen, vertauschte Pins, schwache Crimpverbindungen, herausgerutschte Anschlüsse, Störungen durch Verriegelungen und falsche Kabellängen erfordern unterschiedliche Korrekturmaßnahmen. Eine allgemeine Fehlerbezeichnung verlangsamt die Analyse.

Inspektionsprotokolle unterstützen die Rückverfolgbarkeit, indem sie Fehler mit dem jeweiligen Material, Prozessschritt, der Geräteeinstellung und der Produktionscharge verknüpfen. Prüfungen von Fertigprodukten sollten durch Aufzeichnungen ergänzt werden, damit Probleme nachverfolgt und Prozesse optimiert werden können.

Von einem bestandenen Muster zu einer reproduzierbaren Kabelbaumkonfektionierung

Bei der Prüfung von Kabelbäumen geht es nicht darum, möglichst viele Prüfungen durchzuführen. Jede Prüfung sollte ein definiertes Risiko bewerten. Durchgangsprüfung und Pinbelegung bestätigen die elektrische Identität. Zugfestigkeit und Klemmenhalt bestätigen die mechanische Sicherheit. Die Passform im eingebauten Zustand bestätigt, dass der fertige Kabelbaum verbunden, verlegt und zugänglich bleibt.

Die Serienproduktion sollte erst beginnen, wenn Zeichnung, Muster, Testprogramm und Prüfverfahren dasselbe Produkt beschreiben. Liegen Ihnen eine Pinbelegung, eine Anschluss- und Verdrahtungsspezifikation, ein Gerätelayout oder ein aktuelles Muster vor? Teilen Sie die Projektanforderungen mit Leocable. Vor der Produktionsfreigabe die elektrischen Prüfungen, Befestigungspunkte und die Passgenauigkeit zu überprüfen.

FAQ (häufig gestellte Fragen)

F: Reicht ein Durchgangstest für die Zulassung eines Kabelbaums aus?

A: Nein. Die Durchgangsprüfung bestätigt zwar das Vorhandensein eines Stromkreises, aber nicht die korrekte Pinbelegung, Polarität, Klemmenbefestigung, Verriegelung des Steckers, Kabellänge oder den korrekten Einbausitz. Diese Punkte müssen anhand der genehmigten Zeichnung und der jeweiligen Anwendung separat geprüft werden.

F: Wie hoch ist die erforderliche Zugkraft für einen gecrimpten Anschlusskasten?

A: Die Anforderung ergibt sich aus der gewählten Klemme, dem Drahtquerschnitt, dem Leiteraufbau, der Crimp-Spezifikation und der Projektzeichnung. Es sollte kein einheitlicher Wert für jede Klemmen- und Drahtkombination gelten. Die Methode und der Punkt der Krafteinwirkung müssen ebenfalls definiert werden.

F: Sollte ein Kabelbaum im Endgerät getestet werden?

A: Installationstests sind wichtig, wenn das Projekt beengte Platzverhältnisse, feste Kabelführung, Abzweigpunkte, Verriegelungssteckverbinder, scharfe Biegungen oder eingeschränkten Wartungszugang aufweist. Tests auf dem Prüfstand können Störungen durch Steckverbinder, eingeklemmte Drähte, dauerhafte Belastung der Klemmen oder gehäusebedingte Probleme bei der Kabelführung nicht vollständig aufzeigen.
