Kabel Null Modem: Menghubungkan Dua Port Serial dengan Peran yang Sama

Port serial tidak melakukan negosiasi. Setiap ujung mengirimkan data melalui satu pin dan mendengarkan melalui pin lainnya, dan kedua ujung tersebut dirancang untuk berbeda.

Komputer, printer, printer label, pencatat data, dan sebagian besar modul kontrol industri semuanya memiliki satu jenis port. Modem, dan perangkat keras yang menggantikannya, memiliki jenis port lainnya. Kabel lurus antara masing-masing perangkat membawa data. Kabel yang sama antara dua perangkat dari satu jenis port tidak membawa apa pun, dan kedua port tersebut tidak mengirimkan sinyal apa pun.

Kabel null modem menukar pasangan pengirim dan penerima dan membuat kasus kedua berfungsi. Dua pembacaan menentukan apakah suatu tautan membutuhkannya: peran port di setiap ujung, dan pin yang membawa data transmisi.

Mengapa Dua Port Terkadang Membutuhkan Kabel Silang

Pembagian Peran yang Diasumsikan oleh RS-232

RS-232 memberikan tugas yang berbeda kepada setiap ujung tautan. Sisi terminal, DTE, membuat data. Sisi komunikasi, DCE, meneruskannya melalui saluran. Komputer desktop termasuk dalam kelompok pertama, dan printer, pencatat data, serta modul kontrol industri menyertainya. Modem termasuk dalam kelompok kedua, bersama dengan peralatan yang dirancang untuk meniru modem.

Pekerjaan itu memperbaiki pin tersebut. Ujung terminal mengirimkan sinyal melalui pin 3 dan menerima sinyal melalui pin 2. Ujung komunikasi mengirimkan sinyal melalui pin 2 dan menerima sinyal melalui pin 3. Pasang masing-masing satu di dalam kabel dan pin pengirim terhubung ke pin penerima. Setiap kabel dapat melewatinya dengan mudah.

Ketika Kedua Pihak Mengklaim Peran yang Sama

Dua port komputer pada satu tautan merusak pengaturan tersebut. Keduanya mengirimkan data melalui pin 3. Sebuah kabel lurus menghubungkan pin 3 ke pin 3 dan pin 2 ke pin 2, dan kedua ujungnya tidak menerima sinyal apa pun. Kedua port tetap siap sementara tautan tetap kosong.

Dua port komunikasi mengalami kegagalan dengan cara yang sama. Penyebabnya sama, perbaikannya pun sama.

Asal Usul Nama

Adaptor yang memperbaikinya menggantikan sepasang modem. Dua perangkat terminal pernah berkomunikasi melalui dua modem dan saluran telepon. Adaptor tersebut melewati saluran dan meniru satu hal yang dilakukan modem pada kabel, yaitu pertukaran pin. Tidak ada saluran, tidak ada panggilan, tidak ada sinyal. Null mencatat ketiga ketidakhadiran tersebut.

Mengapa Kabel Bertahan Lebih Lama daripada Modem?

Dahulu, dua komputer desktop memindahkan file melalui kabel serial setiap kali kartu jaringan hilang. Pekerjaan di bidang sistem tertanam mempertahankan pola tersebut. Sebuah laptop berkomunikasi dengan pengontrol yang menyediakan port sisi terminal, dan tidak ada modem yang terpasang di ruangan itu.

Membaca Jenis Port Sebelum Anda Memesan

Jenis Kelamin Penghubung sebagai Petunjuk Pertama

Konektor 9-pin dan konvensi jenis kelaminnya berasal dari TIA/EIA-574. Port DCE biasanya menggunakan DB9 betina, dan port DTE menggunakan DB9 jantan. Ekstensi panel, kabel adaptor, dan peralatan lama sering kali melanggar pola tersebut sehingga cangkang konektor menjadi petunjuk.

Memastikan Fungsi Sinyal di Setiap Ujung

Pin 3 di kedua ujung kabel terhubung. Kedua ujung mengirimkan data di sana, sehingga pasangan kabel tersebut bersilangan. Satu ujung mengirimkan data pada pin 3 dan ujung lainnya pada pin 2, sehingga setiap pin terhubung langsung. Manual pengontrol atau gambar port memuat susunan pin kabel RS-232 untuk perangkat tersebut, dan empat jalur dapat terlibat: transmisi, penerimaan, permintaan pengiriman, dan siap kirim.

Apa yang Termasuk dalam Catatan Pelabuhan

Empat informasi dicantumkan dalam catatan untuk setiap perangkat: nama perangkat, peran port, jenis konektor, dan pin transmisi. Pemasok bekerja berdasarkan keempat informasi tersebut. Tanpa informasi tersebut, pemasok akan membalas dengan pertanyaan, dan pesanan akan menunggu klarifikasi lebih lanjut.

Jalur Mana yang Dilintasi Kabel Null Modem?

Tiga Jalur yang Membawa Data

Susunan pin modem null dimulai dengan tiga kabel. Pin 2 di satu ujung terhubung dengan pin 3 di ujung lainnya. Pin 3 terhubung dengan pin 2. Pin 5 terhubung dengan pin 5. Satu pasangan silang mengirimkan data ke setiap arah, dan pin 5 memberikan referensi bersama untuk kedua ujungnya. Sebuah tautan yang mengirimkan data tanpa jeda tidak memerlukan apa pun lagi.

Menambahkan Pasangan Jabat Tangan

Kontrol aliran membutuhkan lebih banyak kabel. Permintaan untuk mengirim di satu ujung bertemu dengan sinyal untuk mengirim di ujung lainnya, sehingga port yang menunggu izin sebelum mengirim menerimanya. Data set ready, data terminal ready dan carrier detect paired off atau loopback, karena setiap port mengharapkan modem untuk menjawab di sana.

Beberapa tautan berjalan melalui tiga kabel. Perangkat yang menyimpan datanya hingga membaca izin tidak dapat melakukannya.

Mengapa Tata Letak Tidak Ditetapkan oleh Standar?

RS-232 menetapkan peran port dan nama sinyal. Susunan pin adaptor null modem berada di luar cakupannya. Perbedaan terbesar terletak pada kabel handshake antar pemasok, sehingga dua kabel full-handshake yang dijual dengan satu nama dapat memiliki dua tata letak yang berbeda. Gambar tersebut menyelesaikan masalah ini. Kesesuaian pin diperiksa terhadap kedua perangkat, karena label pada kemasan hanya menjelaskan adaptor secara umum.

Mengubah Keputusan Pemasangan Kabel Menjadi Pesanan Produksi

Konstruksi Kabel untuk Jarak Jauh dan Interferensi

Sebuah gambar diberi nama peta pin, cangkang port, dan panjangnya. Kabel itu sendiri seringkali tidak ada di lembaran tersebut, dan jalur pemasangan menentukan bagian itu.

Jalur internal di dalam kabinet menggunakan kabel pipih abu-abu dengan konduktor tembaga berlapis timah 28AWG. Isolasi kabelnya terbuat dari PVC, telah lolos uji nyala api vertikal yang dipersyaratkan oleh standar UL dan CSA, dan peringkat suhu serta tegangannya mencakup bagian dalam peralatan.

Jalur yang melengkung di sekitar sasis mengalihkan solusi ke kabel penghubung, yang tetap fleksibel di tempat kabel harus mengikuti sasis.

Kabinet yang penuh dengan inverter dan catu daya switching juga membutuhkan pelindung: foil aluminium atau jalinan tembaga berlapis timah, yang diukur di sepanjang pita gigahertz.

Setelah melewati jarak lima meter, pelindungnya masuk ke dalam atau konduktornya memanjang, karena resistansi dan gangguan yang saling terkait meningkat bersamaan seiring jarak tersebut.

Soket IDC atau Terminal Jepit

Port dan volume menentukan terminal. Soket IDC menekan pita ke bilah penggeser isolasi dalam satu gerakan, dan jarak antar pin menentukan bagiannya. Ukuran umum 2,54 mm mencakup printer, pengontrol industri, dan header PCB.

Terminal crimp memungkinkan antarmuka yang tidak dapat dijangkau oleh soket IDC, hingga ke jarak terkecil pada instrumen.

Kecocokan tetap perlu diperiksa. Mata pisau IDC harus menembus isolasi hingga ke tembaga. Barrel harus menutup kawat serabut dengan cukup kuat. Margin arus seperlima menjaga kontak tetap sesuai dengan ratingnya, dan perunggu fosfor dengan pelapisan timah atau emas menutupi risiko oksidasi.

Kesalahan Pin yang Ditimbulkan oleh Kabel yang Terhubung Silang

Dua gambar diletakkan di satu meja. Satu gambar lurus. Satu gambar bersilang. Seorang operator memilih lembaran yang sesuai dengan panjangnya, membuat kabelnya, dan kabel itu tampak benar sampai seseorang mengujinya.

Pemasangan tanda pengenal di stasiun menyelesaikan masalah itu. Kedua pola dipasang berdampingan, dan artikel pertama diperiksa kesesuaiannya dengan gambar sebelum proses pencetakan dilanjutkan.

Bagaimana Setiap Rakitan Diverifikasi Sebelum Dikirim

Tes yang Membuktikan Peta Pin

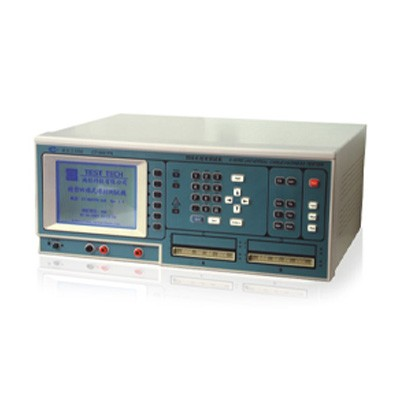

Pemeriksaan kontinuitas dilakukan terlebih dahulu, pin demi pin, sesuai dengan gambar. Pemeriksaan tersebut menemukan kabel yang disilangkan tetapi dibuat lurus dan kabel lurus yang disilangkan, dan keduanya tampak benar secara kasat mata.

Selanjutnya adalah resistansi kontak, dan konstruksi khusus dibatasi hingga 15 miliohm atau kurang. Resistansi isolasi mencapai ratusan megohm. Setiap terminal menjalani uji tarik, karena sambungan dengan gaya yang terlalu kecil dapat bertahan saat pengujian dan putus di lapangan. Jika dipasang pelindung, efektivitasnya diukur.

Setiap perakitan serial dan COM yang dibuat oleh LUONYX Diuji satu per satu sebelum dikemas.

Pemeriksaan Bahan Baku dan Proses di Baliknya

Sebagian besar kegagalan tersebut dimulai jauh sebelum perakitan. Tekanan yang terlalu rendah menyebabkan konduktor longgar di dalam tabung. Pelapisan yang teroksidasi meningkatkan resistansi pada sambungan. Mata pisau IDC yang berhenti sebelum mencapai tembaga menyebabkan rangkaian terbaca terbuka.

Setiap penyebab memiliki pengaturan yang dapat menghilangkannya. Gaya jepit dikalibrasi sesuai dengan diameter kawat. Kawat dan terminal yang masuk diperiksa sesuai spesifikasi sebelum disimpan. Mata pisau pemotong diatur sedemikian rupa sehingga isolasi tergores dan konduktor tetap utuh.

Apa yang Harus Ada pada Gambar

Gambar tersebut menyebutkan nama-nama pin dan hubungannya. Gambar itu juga menambahkan jenis kabel, panjangnya, jarak antar konektor, dan kriteria penerimaan untuk kontinuitas dan kekuatan tarik. Setiap pengujian di jalur produksi membandingkan kabel dengan gambar tersebut. Pesanan tanpa gambar tersebut membuat inspektur membandingkan kabel dengan sebuah gagasan.

Di mana Produk Standar Masih Membutuhkan Perbaikan

Komponen katalog mengikuti pola umum. Jika sebuah kabinet membutuhkan beberapa port, maka... rakitan kabel pipih multi-port serial Kabel-kabel tersebut dibawa pada satu pita dengan persilangan yang terintegrasi di dalam kabel. Sebuah panel yang ditangani dalam servis membutuhkan sebuah kabel serial COM sembilan pin cetakan yang diperkuat, di mana cangkang cetakan menanggung keausan alih-alih sambungan. Di mana jumlah port, cangkang, atau jarak antar port berada di luar katalog, maka Program kabel ODM/OEM Memperbaiki peta pin, konektor, dan kriteria pengujian dalam sebuah gambar sebelum produksi dimulai.

Kesimpulan

Kedua port tersebut menghubungkan kabel. Arah sinyal yang sama pada pin data dan pasangan tersebut bersilangan. Arah yang berlawanan dan setiap pin melewati secara lurus. Standar tersebut membiarkan pengkabelan jabat tangan terbuka, sehingga persilangan termasuk dalam spesifikasi. Uji kontinuitas kemudian memeriksa peta pin pada setiap unit.

Pertanyaan yang Sering Diajukan (FAQ)

Q1: Bisakah adaptor menggantikan kabel null modem?

A1: Fungsinya sama dan menambahkan dua antarmuka konektor ke sambungan. Itu berfungsi di meja kerja. Di dalam peralatan dengan ruang terbatas, dua antarmuka tambahan berarti dua sambungan lagi yang perlu diamankan. Bangun crossover ke dalam kabel.

Q2: Apakah setiap kabel null modem melewati jalur handshake?

A2: Tidak. Versi tiga jalur menyilangkan jalur transmisi, penerimaan, dan ground sinyal, dan cocok untuk tautan yang mengalirkan data tanpa menunggu. Perangkat yang menahan datanya hingga membaca sinyal izin juga memerlukan jalur jabat tangan yang disilangkan. Dokumentasi port-nya menyebutkan jalur-jalur tersebut.

Q3: Apa yang harus tercantum dalam pesanan pembelian?

A3: Kesesuaian pin dengan nomor yang disebutkan, jenis kabel, panjang, jarak antar konektor, dan kriteria penerimaan untuk kontinuitas dan kekuatan tarik. Dengan item-item tersebut pada gambar, kabel yang dikirim diverifikasi sesuai dengan pesanan.
